Серийный выпуск устройств перегрузочных мобильных грузоподъемностью от 1 до 3,2т соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается декларацией о соответствии ТС № RU Д-RU.АИ24.В.00076 дата регистрации 31.10.2013, действ. по 31.10.2018г.

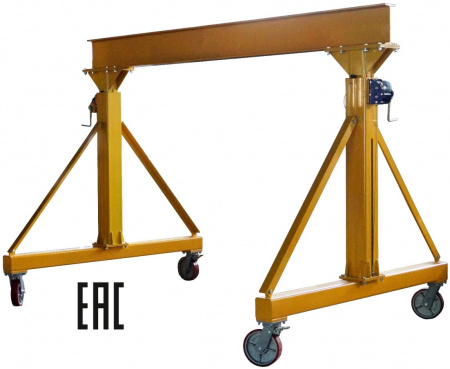

Устройство (УПМ с регулируемой высотой подъема) выполнено в виде телескопической конструкции с регулируемой высотой установки пролетной балки. Конструкция УПМ позволяет производить быстрый его монтаж.
Устройство перегрузочное имеет четыре самоориентирующихся колеса (два из них с тормозом – расположены по диагонали), что обеспечивает работу в условиях ограниченного пространства.
Устройство может эксплуатироваться в помещениях с искусственно-регулируемыми климатическими условиями, например в закрытых отапливаемых или охлаждаемых и вентилируемых производственных помещениях. В части воздействия климатических факторов устройство соответствует исполнению УХЛ 4. Разрешается эксплуатация при температуре окружающей среды в диапазоне от +40 до -40 град С. По требованию заказчика могут быть изготовлены УПМ другого климатического исполнения.
По требованию заказчика окраска УПМ может быть выполнена специальными эмалями, выдерживающими воздействие дезактивирующих растворов.
УПМ состоит из следующих основных узлов: балка пролетная (поз. 3) - 1 штука, балки опорные (поз. 4) - 2 штуки, стойки (поз.1) - 2 штуки, направляющие (поз.2) - 2 штуки, укосины (поз.7) - 4 шт., лебедки канатные ручные (поз.5) - 2 штуки, штыри (поз.8) - 2 штуки , колеса поворотные без тормоза (поз.35) - 2 шт., колеса поворотные с тормозом (поз.34) - 2 шт. Указанные узлы и детали крепятся между собой стандартными крепежными изделиями. Пролетная балка (поз. 3) представляет собой двутавровую балку с приваренными фланцами для крепления ее к стойкам и служит для навешивания передвижной тали.
Опорные балки, стойки и направляющие выполнены из профиля квадратного сечения с приваренными фланцами. Стойка выполнена в виде телескопической конструкции, которая состоит из направляющей и собственно стойки. Направляющая прикреплена к опорной балке. Стойка верхним концом прикреплена к пролетной балке, другим концом вставлена в направляющую. В стойке выполнен ряд отверстий с шагом 200 мм для установки пролетной балки на нужную высоту.
Подъем и опускание подвижной части устройства производится с помощью лебедок. При регулировании высоты установки подвижной части устройства необходимо обеспечить синхронное перемещение стоек (поз.1) устройства. После подъема или опускания подвижной части устройства на выбранную высоту зафиксировать ее положение при помощи штырей, придав небольшую слабину канату лебедок.
Рабочим органом УПМ является таль (поз. 36) ручная цепная: ТРШБп-3,2; ТРШБК-3,2 или другая таль производства СВПК грузоподъемностью 3,2 тонны. Сведения об указанных талях ручных находятся в паспортах на тали и на соответствующих страницах этого сайта. Возможно оснащение перегрузочного устройства электрической талью. Поставка тали осуществляется по согласованию с заказчиком. В цену УПМ и стандартный комплект поставки таль не входит.
На схеме выше габаритные размеры указаны для верхнего положения - стойки (поз. 1) максимально выдвинуты вверх по направляющим (поз.2). На схеме ниже габаритные размеры указаны для нижнего положения - стойки по направляющим максимально опущены вниз.
Устройство отгружается законсервированным, в разобранном виде. Крупногабаритные части устройства упакованы в тару. Комплектующие изделия (стандартные изделия) установлены на крупногабаритные части устройства - на свои штатные места крепления. Таль поставляется в отдельной таре. Документация на устройство находится в таре на устройство, документация на таль находится в таре на таль.
Высота УПМ регулируется при помощи лебедок Дина, установленных на направляющих с двух сторон. Высота крана регулируется без груза. Шаг регулирования высоты подъема - 200 мм.
Устройство перегрузочное мобильное г/п 3,2 тонны УПМ-3,2-1,7-2,7-3,0:
основные характеристики
Группа классификации (режима) устройства по
ГОСТ 25546: 1K
ISO 4301/1: A1
Группа классификации (режима) механизмов подъема и передвижения тали по ГОСТ 25546 (ISO 4301/1): согласно паспорта на таль передвижную
Класс безопасности: 4
Категория сейсмостойкости: III
Высота подъема*, мин/макс, м: 1,7/ 2,7
Ход подвижной части устройства, мм: 1000
Шаг регулирования высоты подъема, мм: 200
Ширина пролета, м: 3,0
Общая масса устройства (без тали), кг: 754
Место управления при работе
Место управления при монтаже и испытаниях: с пола
Система управления: ручная
* Высота подъема может изменяться в зависимости от строительной высоты применяемой тали.
При эксплуатации устройства (монтаже, техническом обслуживании, работе) необходимо руководствоваться паспортом на УПМ, руководством по эксплуатации, Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», инструкцией по безопасному ведению работ для стропальщиков (зацепщиков), обслуживающих грузоподъемные краны, иными нормативными документами по безопасности труда.
Техническое обслуживание тали передвижной и лебедок (входящих в состав УПМ) производится согласно паспорту на таль и паспорту на лебедку.
Перегрузочное устройство мобильное не допускается применять для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла, а также не допускается для эксплуатации в помещении с парами кислот и щелочей, концентрации которых вызывают коррозию конструкции устройства.
Изготовитель гарантирует соответствие устройства перегрузочного УПМ требованиям ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения, изложенных в паспорте. Срок гарантии 24 месяца со дня ввода устройства в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя. Ресурс до первого капитального ремонта 8 лет или 5000 маш. часов.
